Circuitos com LM386

O circuito integrado LM386, desenvolvido pela Texas Instruments, é um amplificador de baixa potência(0.8 mW) multi-uso, com circuito bastante simples:

LM386 Circuito

Perf LM386

Podemos adicionar um tweak, para extrairmos melhores graves deste circuito:

LM386 Bass Boost

Este Ci apesar de ser idealizado como um amplificador de baixa potência, foi muito usado em pedais de distorção:

Grace Overdrive

Big Daddy

Estes dois projetos/circuitos são projetos publicados no site Runoffgroove, portanto não livre para fins comerciais. Link para os pedais de distorção com LM386 disponíveis no: Runoffgroove.

Pré-amplificador para instrumentos passivos

Onboard Fet Preamp

Este preamp foi desenvolvido por J. Donald Tillman, trata-se de um circuito ativo encontrado com algumas modificações nas guitarras Musicman e contrabaixos Alembic. Seu objetivo é condicionar o sinal do instrumento(alta impedância) a uma média impedância de saída e voltagem superior, tornando irrelevante percas em cabos. Outra função é melhorar as respostas de agudos quando o instrumento não está com o volume no ganho máximo, sem um preamp o timbre resultante perde agudos, brilho e definição. Alimentação 9v, saída máxima Vpp: 3.5v, ganho 3 dB. J201 datasheet.

J201 Preamp

Fet Preamp

Pré Amplificador para 2 Piezos

Um pré amplificador para piezos foi também um de meus primeiros projetos!
Muito usado em instrumentos de cordas como violão, viola, cavaco, entre outros, a cápsula piezo é facilmente encontrada. Adaptei este circuito: no violão adicionei 2 piezos ligados ao conector 1/4" P10 mono padrão, o circuito e alimentação montei em uma caixa de pedais de efeitos, possibilitando o uso de baterias ou uma fonte 9v Dc, 2 jack P10 para entrada do cabo do violão e saída preamplificada, 2 potenciometros 16mm para controle de ganho e saída, respectivamente.
O Transistor Jfet usado no circuito é o MPF102, porém há possibilidade de substituição pelo J201 e outros Fets.

Ligando piezo no instrumento.

Este circuito foi usado, com MPF102.

Projeto original.

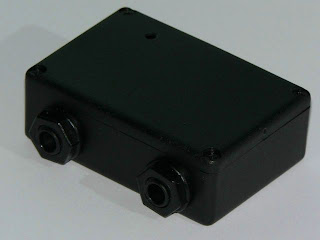

Caixa similar a usada.

Este projeto adaptei para meu uso, o autor Rand Moore postou na Cigar Box Nation.

Projeto de Amplificador TDA2040

Este foi o primeiro projeto de eletrônica que realizei, foi o que me motivou a estudar eletrônica.

TDA2040 P = 25 W @ THD = 0.5%, VS = ±17 V, 4 Ω


É possível usar o TDA2030, TDA2040 e TDA2050 nesta placa acima, somente considerar a tensão da fonte.
Projeto simples e com componentes facilmente localizáveis.
